工作原理圖—、概述

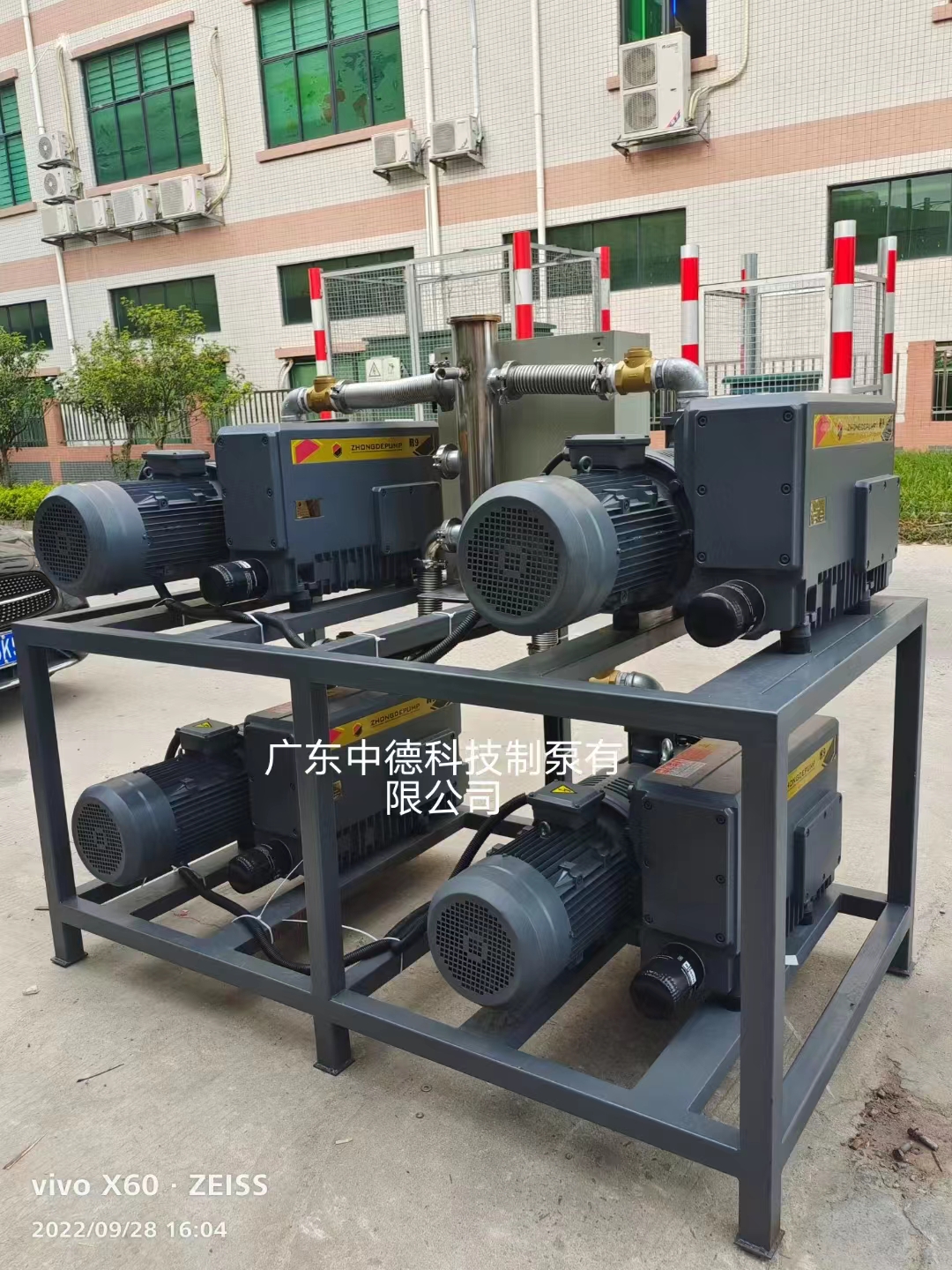

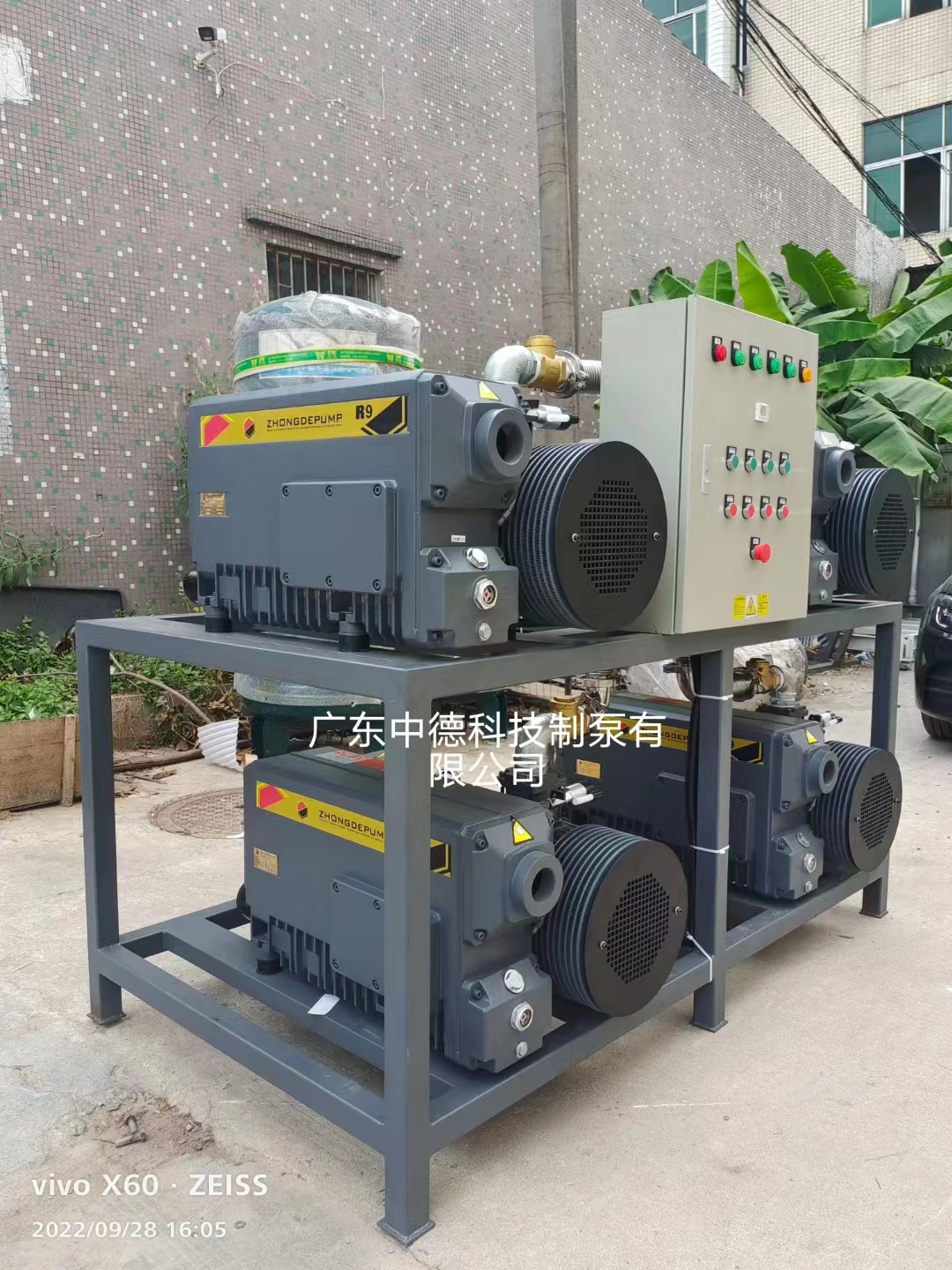

VG型系列真空泵是單級旋片油封式真空泵，它 是低、中真空的主要設備之一，它可單獨使用，也可 成為真空泵，機械增壓真空泵，蝸輪分子真空泵的 前級泵。

VG型系列真空泵是引進國外先進技術，易損件 選用進口元件或進口材料。VG型系列真空泵完全可 替代國外同類產品。

3、 若抽吸帶有粉塵微料粒的氣體，可在真空泵前加裝 粉塵過濾器。

4、 若抽吸帶有強腐蝕性的氣體，可在真空泵前加裝防 腐蝕的氣體過濾器。

三、工作原理

二、應用

VG型系列真空泵適用于低，中真空領域，主要 用于抽除空氣和其它干燥氣體。

VG型系列真空泵能夠在環境溫度5~30°C,溫度 <80%,通風良好的室內長期工作。

VG型系列真空泵除了以上應用范圍之外，還可 以擴大其應用范圍。如：

1、 若要加大抽氣量和提高真空度，可與羅茨泵組合 成機組形式來實現。

2、 若抽吸潮濕空氣或可凝性氣體.可在真空泵前加 裝冷凝器，真空泵上加裝氣鎮閥。

此真空泵按照旋片式原理工作。轉子(A)圍繞真 空泵軸線旋轉，驅動電機通過聯軸節驅動真空泵 軸。轉子在圓形的泵體(B)內旋轉，泵體中心線偏離 轉子軸線，因此轉子與泵體內壁形成線性接觸，葉片 (c)沿著轉子的滑槽滑動，將泵體和轉子之間隔成多 個工作腔，當工作腔和進氣口相連時，吸入氣體，隨 著轉子的旋轉，被吸入的氣體被壓縮，進而排除到油 分離器(F)內。恒定的壓力差使真空潤滑油進入壓力 腔。潤滑油和被抽氣體一起進入油分離器，通過重力 作用和油氣濾網及排氣過濾器(E)的作用下使得油、 氣分離，潤滑油回落到油分離器(F)底部，進入油 循環，不含油的氣體通過排氣口排向大氣。

為了避免吸入固體顆粒，真空泵安裝了吸氣濾 網(D),

www.pumpzd.com

為了避免關閉電源后，葉片逆向旋轉，真空泵安 裝了吸氣閥(G)。

注意：吸氣閥不能作為真空系統止回閥或切斷閥 用，吸氣閥不能防止油被吸入真空系統.

如果真空泵配有氣鎮閥(選配)，少量空氣通過 氣鎮閥進入真空泵腔內，連同工藝氣體一起被壓縮， 這樣，可防止真空泵腔內工藝氣體中可凝氣體成份的 凝結。

氣鎮閥配有節流閥可部分或全部關閉。

為了提高真空泵工作特性，在真空泵體排氣口處 安裝了排氣閥(I)

四、油循環

真空泵需用油來密封間隙，潤滑葉片及帶走氣體 壓縮產生的熱量。

真空泵的供油孔位于真空泵的吸氣側(低壓區)。

真空泵的油收集器位于真空泵的排氣側(高壓區) 油分離器下部。

在排氣側和吸氣側的壓差作用下，真空泵油通過 油管從油分離器進入真空泵吸氣側。

注入真空腔的油連同被吸入的氣體，以油霧形式 排到油分離器內，被分離后積聚在油分離器底部。

被排氣過濾器(E)分離出的油，積聚在油分離器底 部。若真空泵裝有浮子閥或回油管，那么通過浮子閥 或回油管，積聚在油分離器上部的油可回到真空泵腔 內。

五、冷卻

真空泵的冷卻方式如下：

1、 通過真空泵及油分離器表面散熱。

2、 通過驅動電機的風扇輪散熱。

3、 通過工藝氣體

4、 通過來自真空泵軸上的風扇的氣流。

六、安全

此真空泵安裝說明書詳細描述了真空泵的搬運, 安裝，使用，維護，故障排除及維修。

此真空泵用于工業領域，安裝必須由專業人員 操作。

安裝使用真空泵前，請務必閱讀理解使用說明。 如有疑問請隨時和本公司聯系。

1、 安全注意事項

此真空泵按照專門技術和安全標準制造，如果 安裝和使用不當，會岀現危險情況和造成傷害。

2、 油霧

小心!謹慎！

非本公司提供的排氣過濾器，其外表雖然相 似，但不具備應有的特性功能。只有使用本公司提 供排氣過濾器，才能確保安全。

泵注入油后，不能再搬運，傾斜真空泵會使大 量真空泵排出的氣體中含有微量殘油，長期吸入有 害健康，排放工藝氣體的房間必須有良好的通風條 件。

3、 搬運

真空泵搬運前，請確保已排盡真空泵油。真空 泵注入油后，不能再搬運，傾斜真空泵會使大量油 進入泵腔內，啟動真空泵時會立即損壞葉片及空泵。

七、安裝與啟動

注意：請務必遵守真空泵安裝的必備條件，尤 其是真空泵需得到充分冷卻，不然將損壞真空泵及 臨近設備。

1、安裝環境

?請確保真空泵安裝非爆炸區域內。

?請確保真空泵的安裝符合以下條件：

環境溫度：0-50°C

環境壓力：大氣壓力。

?請確保真空泵水平放置。

?請確保真空泵安裝處于良好的通風環境，請確保 真空泵與相鄰物體之間有至少20cm間距，才能確 保真空泵能充分冷卻。

?請確保真空泵表面不接觸易燃物(塑料，木材， 紙，紙板，電子產品)。

?請確保不觸及運行中的真空泵。

?請確保真空泵安放易于看到油窗(。)。

?請確保有足夠的空間易于加油，放油更換排氣過 濾器.

2、進氣口的連接

如果所抽氣體中含有灰塵或其它外來固體顆粒 ，請確保真空泵順氣流方向安裝合適的過濾器.





























上一個：真空移動負壓站 下一個：V100雙泵單罐
